Kāpēc termopāra kompensācijas vads ir būtisks precīzai temperatūras mērīšanai?

Termopāra sistēmas ir būtiskas precīzai temperatūras uzraudzībai dažādos rūpnieciskos un laboratorijas lietojumos. Viena no kritiskajām sastāvdaļām, kas bieži tiek ignorēta, irTermopāra kompensācijas vads. Bez pienācīgas kompensācijas rādījumi var būt neprecīzi, izraisot iespējamus aprīkojuma bojājumus, produktu kvalitātes problēmas un darbības neefektivitāti. Šajā visaptverošajā rokasgrāmatā mēs izpētīsim, kas ir termopāra kompensācijas vads, kāpēc tas ir nepieciešams, tā veidus, uzstādīšanas metodes un kā izvēlēties savām vajadzībām labāko risinājumu.

Satura rādītājs

1. Kas ir termopāra kompensācijas vads?
2. Kāpēc jums ir nepieciešams termopāra kompensācijas vads?
3. Termopāra kompensācijas stieples veidi
4. Galvenās lietojumprogrammas un nozares
5. Kā uzstādīt un uzturēt kompensācijas vadu
6. Augstas kvalitātes kompensācijas stieples priekšrocības
7. Kopējo termopāru vadu veidu salīdzinājums
8. Bieži uzdotie jautājumi (FAQ)
9. Secinājums

1. Kas ir termopāra kompensācijas vads?

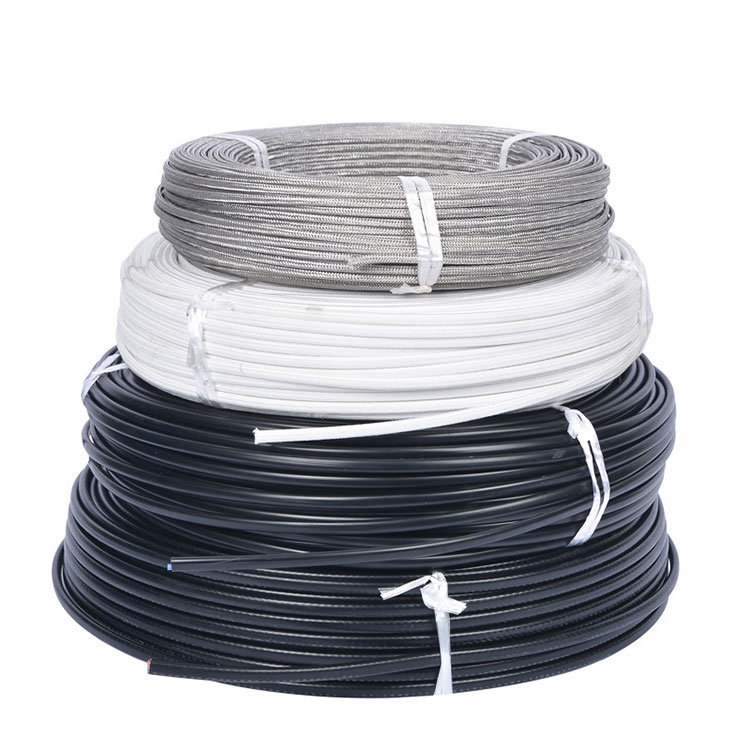

Termopāra kompensācijas vads, kas pazīstams arī kā pagarinātājs, ir īpaši izstrādāts, lai savienotu termopārus ar mērierīcēm, vienlaikus saglabājot temperatūras rādījumu precizitāti. Atšķirībā no standarta vara stieplēm, kompensācijas stieple atbilst termopāra materiāla termoelektriskajām īpašībām, samazinot mērījumu kļūdas, ko izraisa temperatūras svārstības gar stiepli.

Piemēram, K tipa termopārim (Chromel-Alumel) ir nepieciešams K veida kompensācijas vads, lai saglabātu precizitāti starp sensoru un instrumentiem. Tas nodrošina, ka aukstā savienojuma kompensācija (CJC) ir efektīva un sprieguma rādījumi tiek pareizi interpretēti.

2. Kāpēc jums ir nepieciešams termopāra kompensācijas vads?

• Precizitāte:Termopāra signāli ir milivoltos un ir ļoti jutīgi pret stieples sastāva un temperatūras izmaiņām. Kompensācijas vads uztur pareizu sprieguma korelāciju.
• Temperatūras diapazons:Tas ļauj sensoram izvērst lielākus attālumus, neradot kļūdas.
• Izturība:Pareiza kompensācijas stieple ir izturīga pret tādiem vides faktoriem kā mitrums, vibrācija un ķīmiskas vielas.
• Izmaksu efektivitāte:Pareiza kompensācijas vada izmantošana samazina atkārtotas kalibrēšanas biežumu un samazina darbības dīkstāves laiku.

3. Termopāra kompensācijas stieples veidi

Pareiza kompensācijas vada veida izvēle ir ļoti svarīga. Šeit ir visizplatītākie veidi:

4. Galvenās lietojumprogrammas un nozares

Termopāra kompensācijas vads tiek plaši izmantots dažādās nozarēs, kur temperatūras precizitāte ir kritiska:

• Rūpnieciskās krāsnis un termiskās apstrādes procesi
• Pārtikas pārstrāde un iepakošana
• HVAC un saldēšanas sistēmas
• Ķīmiskā un farmaceitiskā ražošana
• Automobiļu un kosmosa testēšana
• Laboratorijas un pētniecības pielietojumi

Ningbo Paidu Industrial Co., Ltd. nodrošina augstas kvalitātes kompensācijas vadus, kas paredzēti šīm nozarēm, nodrošinot nemainīgu veiktspēju pat prasīgos apstākļos.

5. Kā uzstādīt un uzturēt kompensācijas vadu

Pareiza uzstādīšana un apkope ir ilgtermiņa uzticamības atslēga:

1. Precīzi izmēriet attālumu:Nosakiet precīzu garumu, kas nepieciešams, lai savienotu termopāri ar instrumentu, izvairoties no liekā stieples.
2. Atbilst veidam:Vienmēr izvēlieties termopāra tipam atbilstošu kompensācijas vadu (piemēram, K, J, T).
3. Samaziniet elektrisko troksni:Novietojiet vadus prom no motoriem, transformatoriem vai augstas strāvas kabeļiem, lai novērstu traucējumus.
4. Nodrošiniet un aizsargājiet:Izmantojiet kabeļu renes vai cauruļvadus un izvairieties no asiem līkumiem, kas var sabojāt vadu.
5. Regulāra pārbaude:Periodiski pārbaudiet, vai nav korozijas, izolācijas nodiluma vai mehānisku bojājumu pazīmes.

6. Augstas kvalitātes kompensācijas stieples priekšrocības

Ieguldījumi augstākās kvalitātes termopāra kompensācijas stieplē sniedz vairākas priekšrocības:

• Precīza temperatūras mērīšana lielos attālumos
• Samazinātas kalibrēšanas kļūdas un dīkstāves
• Uzlabota sistēmas uzticamība un kalpošanas laiks
• Uzlabota drošība kritiskās rūpniecības vidēs
• Atbilstība starptautiskajiem standartiem

7. Izplatīto termopāru vadu veidu salīdzinājums

8. Bieži uzdotie jautājumi (BUJ)

Q1: Vai es varu izmantot standarta vara stiepli, nevis kompensācijas vadu?

A1: Nē. Izmantojot varu vai jebkuru nesaskaņotu vadu, var rasties būtiskas mērījumu kļūdas termoelektrisko īpašību atšķirību dēļ.

Q2: Cik ilgi kompensācijas vads var darboties, neietekmējot precizitāti?

A2: augstas kvalitātes kompensācijas vads var izstiepties vairākus simtus metru, taču ir ļoti svarīgi izmantot pareizo veidu un rūpīgi to novadīt, lai izvairītos no traucējumiem.

Q3: Kā noteikt pareizo kompensācijas vada veidu?

A3: pārbaudiet izmantoto termopāra veidu (K, J, T, E utt.) un saskaņojiet to ar atbilstošo kompensācijas vadu no uzticama piegādātāja, piemēram, Ningbo Paidu Industrial Co., Ltd.

4. jautājums: vai ir īpaši apsvērumi skarbā vidē?

A4: Jā, vadiem var būt nepieciešama papildu izolācija, ķīmiskā izturība vai pīts ekranējums, lai tie izturētu rūpnieciskos apstākļus.

Q5: Cik bieži ir jānomaina kompensācijas vadi?

A5: tas ir atkarīgs no vides, taču ieteicams regulāri pārbaudīt, vai nav nodiluma, korozijas vai izolācijas bojājumi. Nekavējoties nomainiet, ja tiek atklāti kādi defekti.

9. Secinājums

Termopāra kompensācijas vads ir neaizstājams komponents precīzai temperatūras mērīšanai dažādās nozarēs. Pareiza veida izvēle, pareizas uzstādīšanas nodrošināšana un efektīva vadu apkope ir būtiski soļi darbības efektivitātei, drošībai un uzticamībai. Ar augstas kvalitātes produktiem noNingbo Paidu Industrial Co., Ltd., uzņēmumi var sasniegt precīzus mērījumus, samazināt dīkstāves laiku un uzlabot vispārējo veiktspēju. Lai iegūtu papildinformāciju par mūsu kompensācijas vadu risinājumiem un pielāgotajiem pakalpojumiem,sazinieties ar mums šodienun runājiet ar mūsu ekspertiem.
